OA機、MFP、AV機器、産業機器など幅広い用途に使用可能、ｍｂｅｄ対応 東芝マイコン評価ボード

※「CEマーキング」取得済み。
※「mbed」対応。
※　IAR EWARMで使用するには、ドライバが必要となります。
　* Run mbed driver installation program (file: mbedWinSerial_16466.exe,) 　
ダウンロード https://os.mbed.com/handbook/Windows-serial-configuration

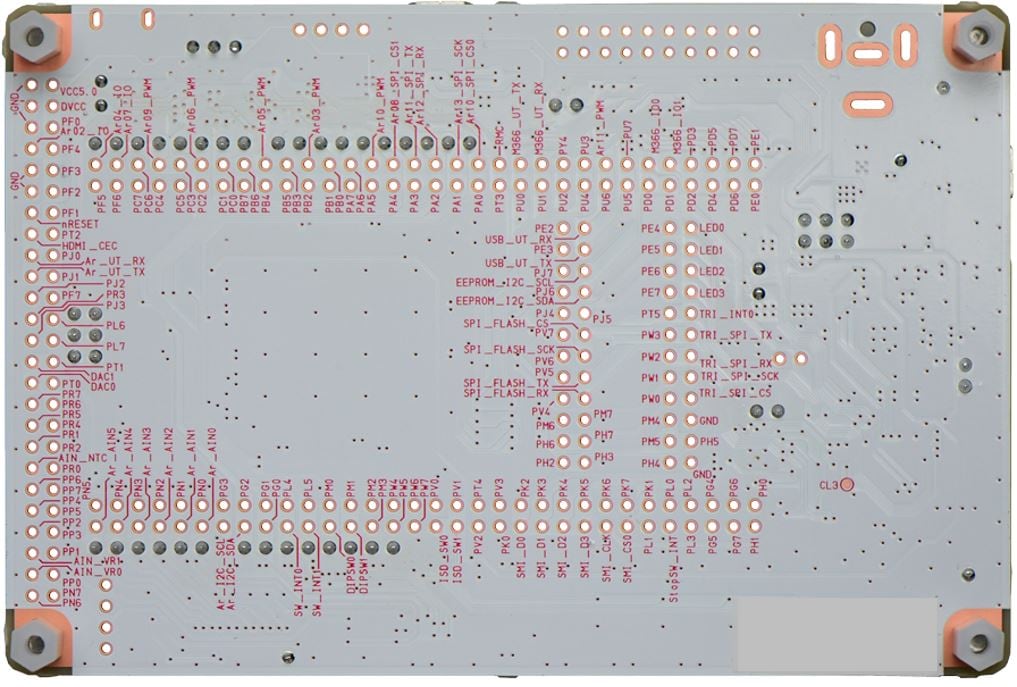

本製品「AdBun®-M4G9評価ボード」に搭載されている東芝製TMPM4G9F15FGは、 ARM®Cortex®-M4コアを搭載したマイコンです。
高速データ処理、豊富なタイマ/通信チャネルを搭載しております。
本製品にはデバッガー機能も搭載されておりますので、買ったその日からあなたが考えている原理試作の作りこみができます。

・東芝HPよりサンプルプログラムがダウンロードできます。
https://toshiba.semicon-storage.com/jp/semiconductor/design-development/application-note.html

・AdBun®-M4G9評価ボードに搭載している東芝製TMPM4G9F15FGの技術情報、問い合わせ先はこちらへ。
https://toshiba.semicon-storage.com/jp/product/microcomputer/lineup/arm-micon/txz4-series/m4g-1.html

　（ボードを購入前にご確認ください）

スペック
・Arduino互換コネクタ搭載
・CMSIS-DAP デバッグ機能
・USB-UART
・UART
・ADコンバータ
・DAコンバータ
・サーミスタ
・リモコン受信
・電源入力選択
　DC JACK入力
　USB to UART 入力
　DAP USB 入力
・PUSH SW
・Reset SW
・Boot Mode 制御用ピンヘッダー
・寸法 ： 120mm x 80mm x 25mm　（基板 t=1.6mm）

商品内容
・AdBun®-M4G9評価ボード ： 1枚
・USB A mini-B ケーブル ： 1本
・ジャン太（Jumper plug） ： 10個
・包装箱 ： １箱

ドキュメントは下記よりダウンロードができます。
・回路図
https://drive.google.com/file/d/12sKj8h5B78XXFfnCny_fS1xihBR3uvgB/view?usp=drive_link
