高速対応80MHz 144pin 512KB！ ｍｂｅｄ 東芝マイコン評価ボード

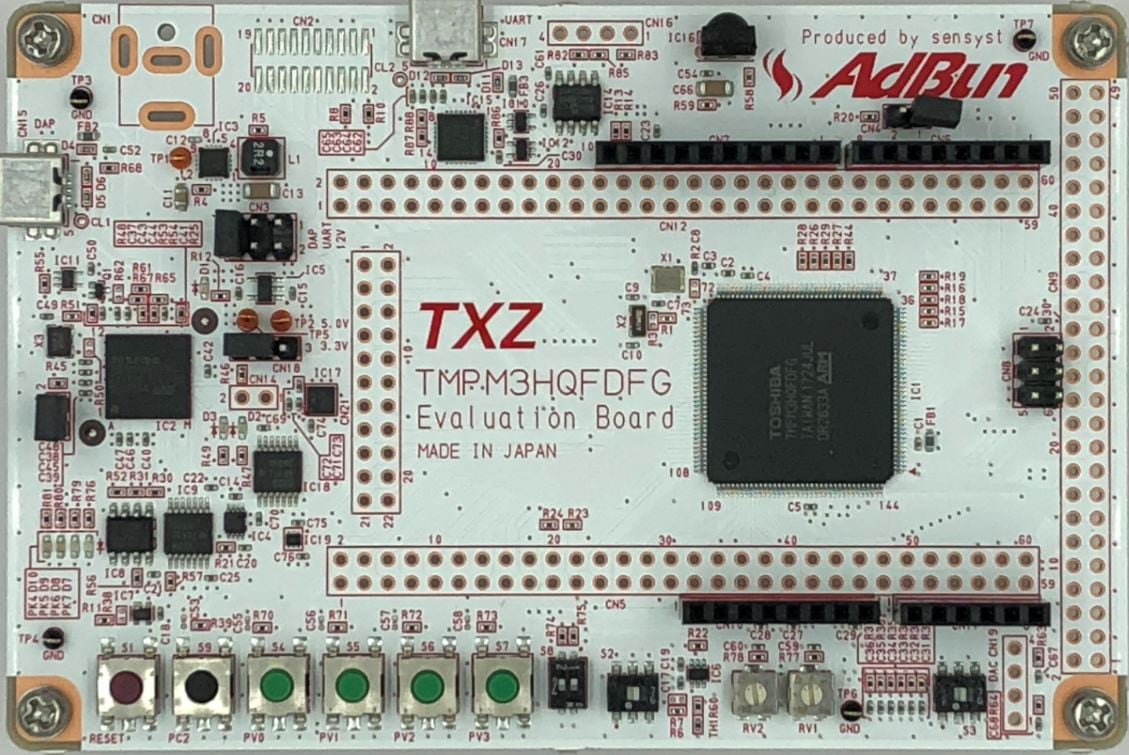

東芝製TMPM3HQFDFG搭載のマイコン評価ボード「AdBun®-M3HQ」 を販売開始致しました！！
※「CEマーキング」取得済み。
※「mbed」対応。

本製品「AdBun®-M3HQ評価ボード」に搭載されている東芝製TMPM3HQFDFGは、 ARM®Cortex®-M3コアを搭載したマイコンです。
スイッチ入力、LED点灯、サーミスタ、リモコン受信などの機能も搭載しております。
本製品にはデバッガー機能も搭載されておりますので、買ったその日からあなたが考えている原理試作の作りこみができます。

・東芝HPよりサンプルプログラムがダウンロードできます。
https://toshiba.semicon-storage.com/jp/semiconductor/design-development/application-note.html

・AdBun®-M3HQ評価ボードに搭載している東芝製TMPM3HQFDFGの技術情報、問い合わせ先はこちらへ。
https://toshiba.semicon-storage.com/jp/semiconductor/product/microcontrollers.html

　（ボードを購入前にご確認ください）

スペック
・Arduino互換コネクタ搭載
・CMSIS-DAP デバッグ機能
・USB-UART
・UART
・ADコンバータ
・DAコンバータ
・サーミスタ
・リモコン受信
・電源入力選択
　DC JACK入力
　USB to UART 入力
　DAP USB 入力
・PUSH SW
・Reset SW
・Boot Mode 制御用ピンヘッダー
・寸法 ： 120mm x 80mm x 25mm　（基板 t=1.6mm）

商品内容
・AdBun®-M3HQ評価ボード ： 1枚
・USB A mini-B ケーブル ： 1本
・ジャン太（Jumper plug） ： 10個
・包装箱 ： １箱

ドキュメントは下記よりダウンロードができます。
・製品マニュアル
https://www.dropbox.com/scl/fi/m6e361ei8dm5dte2rrwpk/AdBun-M3HQ_OperatingManual-J-_Rev10.pdf?rlkey=4ntlidgc3puqtoh22l7ek12cw&st=rdqbe4hx&dl=0

・回路図
https://www.dropbox.com/scl/fi/qjlwg5q38w8h8txq5yiy7/TMPM3HQFDFG_cir_rev05.pdf?rlkey=qxpu0u8g5g0o8dh0vprfc46dy&st=eheh64hy&dl=0
