【AdBun®-M036】
【AdBun®-M036】
※こちらの価格には消費税が含まれています。
※この商品は送料無料です。
こちらの商品はご決済完了後、2週間以降での発送となります。
家電製品のモーター制御に最適！東芝マイコン評価ボード
※「CEマーキング」取得済み。
本製品「AdBun®-M036評価ボード」に搭載されている東芝製TMPM036FWFGは、 ARM®Cortex®-M0コアを搭載したマイコンです。
シリアルインターフェース、10bitADコンバータ、プログラマブル・パルス・ジェネレータ(PPG)機能付きタイマが内蔵されていますので、プリンタ等の主制御デバイスや周辺デバイスとの通信機能や、各種センサの数値取り込み、ステッピングモータ制御に必要なパルス出力可能なタイマ機能が実現できます。
本製品にはデバッガー機能も搭載されておりますので、買ったその日からあなたが考えている原理試作の作りこみができます。
・東芝HPよりサンプルプログラムがダウンロードできます。
https://toshiba.semicon-storage.com/jp/semiconductor/design-development/application-note.html
・AdBun®-M036評価ボードに搭載している東芝製TMPM036FWFGの技術情報、問い合わせ先はこちらへ。
https://toshiba.semicon-storage.com/jp/semiconductor/product/microcontrollers.html
（ボードを購入前にご確認ください）
スペック
・Arduino互換コネクタ搭載
・CMSIS-DAP デバッグ機能
・USB-UART
・UART
・電源入力選択
DC JACK入力
USB to UART 入力
DAP USB 入力
・Volume
・PUSH SW
・Reset SW
・Boot Mode 制御用ピンヘッダー
・寸法 ： 120mm x 80mm x 25mm （基板 t=1.6mm）
・重量 ： 約45g
※CEマーキング取得済み
商品内容
・AdBun®-M036評価ボード ： 1枚
・USB A mini-B ケーブル ： 1本
・ジャン太（Jumper plug） ： 10個
・包装箱 ： １箱
このような製品に使われています。

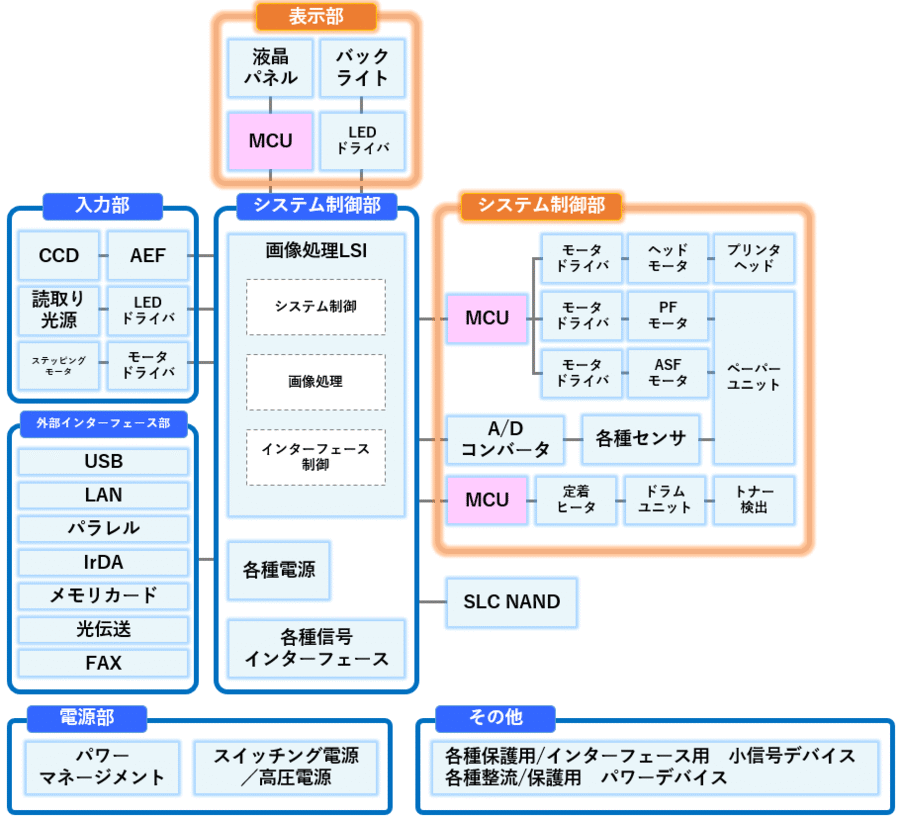

プリンタ・複合機用MCU
ドキュメントは下記よりダウンロードができます。
・製品マニュアル
https://drive.google.com/file/d/1rP4nCNULbpXRuPf0HT95tNgeeuGz9tMn/view?usp=drive_link
・回路図
https://drive.google.com/file/d/1PJraDXA-4GF5rJ-arxEGydeiakwKGI-q/view?usp=drive_link
